刮刀式自清洗过滤器

产品介绍:

刮刀式自清洗过滤器简介

     液体从过滤器流入,自上向下流动, 透过滤芯表面流向出口;当滤芯表面收集到量的杂质时,电机驱动装配校正器的刮刀紧贴滤芯表面转动,刮除杂质,杂质随下行液体聚集在收集室,当累积到量杂质时,自动排污阀打开收集室,将含高浓度杂质的液体排出,排出残液进行回收或排放。

注:内刮型,即刮刀在滤元内部,外刮型,即刮刀在滤元外部。

刮刀过滤器全自动控制系统

系统核心部件

     1.刮刀驱动电机,压差控制器,压差开关,指示灯,阀门;报警系统,计时器或者显示屏可选。

     2.过载保护断路器。

     3.基于PLC的可调节系统,控制刮刀和排污时间。

     4.压差控制器保护和监视系统。

     5.排污阀驱动:电动气动。

     6.预装配和测试,方便客户安装。

可选型

     A.电力系统:120V 230V 380V 400V 460V 480V 575V 1PH or 3PH 50 or 60Hz

     B.客户定制集成化本地控制系统或者高品质个性化要求

     C.可选:本地/远程控制,开关,计时器,触摸屏控制系统

     D.远程高品质功能:干式接触,PLC控制单元,4-20mA,声音报警,DH-485,数字/模拟量

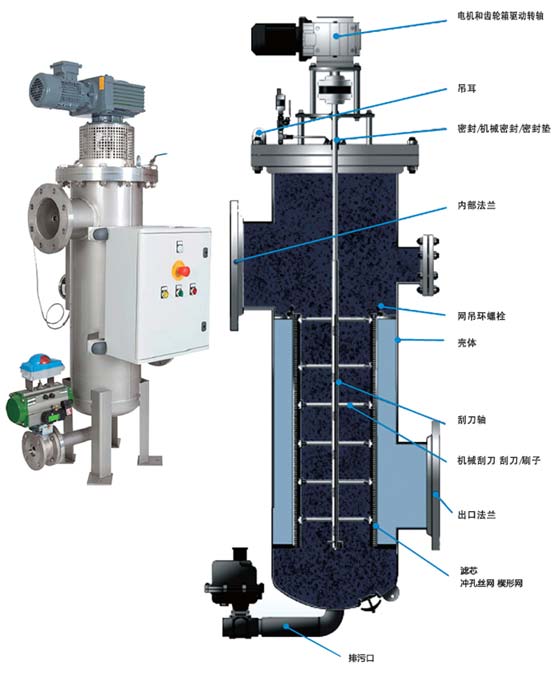

刮刀式自清洗过滤器结构

常见的过滤介质

     蜡 煤油 单体 聚合物 水处理 维生素 柠檬酸 发酵液 壳聚糖 纤维素 化妆品 青霉素 药丸 蛋白质 洗发精 硅树脂溶液 肥皂 梨醇 类固醇 固醇 谷物糖浆 湿部助剂 粘合剂 化学药剂 颜料 墨水 润滑剂 涂料 橡胶 乙醇 巧克力 糖果 奶制品 食用油 高温油 果汁 加工用液 冷却液 催化剂 柴油 树脂 琼脂糖(凝胶)

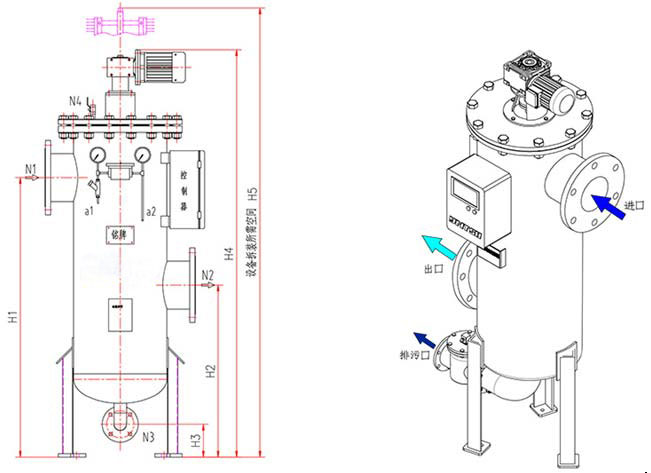

刮刀式自清洗过滤器图纸

型号

S2-273

S2-325

S2-426

S2-530

S2-630

S2-720

S2-820

S2-920

S2-1020

管径(mm)

80

100

200

250

300

350

400

450

500

过滤流量(m3h)

50

150

300

500

700

1100

1500

2000

2500

过滤面积(m2)

0.25

0.35

0.66

1.0

1.2

1.5

1.8

2

2.3

排污阀(mm)

25

25

50

50

80

80

80

80

80

一次清洗量(L)

80

80

150

150

350

450

600

800

1000

电机功率(KW)

0.55

0.55

0.55

0.55

0.75

0.75

0.75

0.75

0.75



型号

D(mm)

H1(mm)

H2(mm)

H3(mm)

H4(mm)

L1(mm)

L2(mm)

L3(mm)

S2-273

273

950

620

150

1450

236.5

236.5

180

S2-325

325

1070

620

150

1600

282.5

282.5

200

S2-426

426

1275

785

150

1870

343

343

250

S2-530

530

1445

845

150

2200

415

415

300

S2-630

630

1600

1000

200

2455

465

465

350

S2-720

720

1620

1020

200

2550

510

510

400

S2-820

820

1735

1035

200

2700

610

610

450

S2-920

920

1825

1125

200

2800

660

660

500

S2-1020

1020

1850

1200

200

2960

710

710

550
